Сварочный вращатель-позиционер для труб: точность центровки и устойчивость вращения как основа качества кольцевого шва

1. Введение

Сварочный вращатель-позиционер (welding rotator) — это специализированное технологическое оборудование, предназначенное для вращения трубной заготовки вокруг её продольной оси при неподвижном сварочном инструменте (горелке). В отличие от универсальных поворотно-наклонных столов, трубные вращатели решают иной класс задач: удержание длинномерного изделия с минимальным радиальным биением, обеспечение равномерной линейной скорости сварки по кольцевому стыку и компенсация эксцентриситета трубы. В современном трубопроводном и ёмкостном производстве позиционер перестал быть вспомогательным устройством, став ключевым элементом технологической цепочки, непосредственно влияющим на процент дефектов по непровару, подрезу и смещению кромок.

2. Конструктивные типы трубных вращателей

По способу передачи крутящего момента и удержания трубы выделяют четыре базовых типа сварочных вращателей, каждый из которых имеет чёткую область применения.

2.1. Роликовый вращатель (двухроликовый и многороликовый)

Наиболее распространённый тип. Состоит из двух или четырёх приводных роликов с эластомерным покрытием или стальной бочкой. Труба укладывается на ролики, и за счёт трения между роликами и поверхностью трубы создаётся вращающий момент. Достоинства: простота конструкции, быстрая перенастройка под разные диаметры, высокая грузоподъёмность (до 200 т и более). Недостатки: чувствительность к маслу и окалине (снижение коэффициента трения → проскальзывание), ограничение по минимальному диаметру трубы (обычно от 50 мм).

2.2. Ведомая опора с холостыми роликами

Применяется в паре с ведущим вращателем для длинномерных секций (труб длиной более 6 м). Представляет собой тележку с пассивными роликами, синхронизированную по высоте и углу наклона с ведущим блоком. Критический параметр — точность совпадения оси вращения ведущего и ведомого блоков, иначе возникает скручивание трубы и неравномерный зазор в стыке.

2.3. Цепной (ремённый) вращатель

Применяется для тонкостенных труб (δ ≤ 5 мм) или изделий с низкой жёсткостью. Вращение передаётся через цепь (или полиуретановый ремень), охватывающую трубу. Это исключает местные деформации, неизбежные при точечном контакте роликов. Однако при сварке толстостенных труб цепная передача неэффективна из-за повышенного износа и ограниченного момента.

2.4. Поворотный рольганг для сборки секций

Используется на крупных трубосварочных базах для позиционирования труб большого диаметра (свыше 1000 мм). Представляет собой платформу с набором свободновращающихся роликов, которая может поворачиваться в горизонтальной плоскости. Такой позиционер выполняет не только вращение трубы вокруг оси, но и её поперечное перемещение для стыковки.

3. Кинематика вращения трубы: связь диаметра, момента и скорости

Основное уравнение, которым руководствуются технологи при выборе вращателя:

M = (G × μ × R)/k,
где M — требуемый момент на валу роликов (Н·м), G — вес трубы (Н), μ — коэффициент трения между роликом и трубой (0,1–0,25 для стали по стали, 0,3–0,5 для резины по стали), R — радиус трубы (м), k — число приводных роликов.

Важнейший практический вывод: при увеличении диаметра трубы при фиксированном весе требуемый момент возрастает линейно, но при этом падает линейная скорость вращения поверхности трубы при той же угловой скорости роликов. Для автоматической сварки (MIG/MAG, TIG) оптимальная линейная скорость сварки составляет 4–15 мм/с, что для трубы диаметром 500 мм соответствует частоте вращения 0,15–0,6 об/мин. Следовательно, привод вращателя должен обеспечивать устойчивую работу на сверхнизких оборотах с минимальной пульсацией момента.

4. Главная технологическая проблема: центровка трубы и радиальное биение

Даже идеально отфрезерованная фаска теряет свои геометрические параметры при эксцентриситете трубы относительно оси вращения позиционера. Различают два типа биения:

• Статическое биение — следствие несовпадения геометрической оси трубы с осью вращения роликов. Компенсируется установкой трубы на регулируемых опорах с винтовыми домкратами или гидравлической центровкой.
• Динамическое биение — возникает при вращении из-за овальности трубы или износа роликов. Не устраняется статической центровкой.

Допустимое радиальное биение для полуавтоматической сварки MAG составляет не более 1,5 мм на диаметре 300 мм, для автоматической сварки под флюсом — не более 0,5 мм. При превышении этих значений сварочная горелка теряет стабильность вылета электрода, что приводит к нестабильному горению дуги, порам и кратерам. На практике применяют прижимные ролики (pressing rollers), которые создают натяг, уменьшая динамическое биение, однако их использование требует увеличения мощности привода на 20–30%.

5. Выбор привода и системы управления скоростью

Современные сварочные вращатели оснащаются двумя типами приводов, кардинально различающимися по диапазону регулирования и плавности хода.

5.1. Асинхронный двигатель + частотный преобразователь (ПЧ)

Бюджетное решение для труб диаметром до 400 мм и весом до 5 т. Частотное регулирование позволяет работать в диапазоне 1:20 (например, 0,5–10 об/мин). Однако на частотах ниже 5 Гц асинхронный двигатель работает с пульсациями момента, что приводит к «рысканью» трубы. Проблема частично решается установкой векторного ПЧ с обратной связью по току, но полностью не исчезает. Оптимальная область применения — черновая сварка, прихватки, ручная сварка короткими швами.

5.2. Сервопривод с планетарным редуктором

Промышленный стандарт для ответственных трубопроводов (нефтегаз, энергетика). Сервомотор с энкодером и высокомоментный планетарный редуктор обеспечивают диапазон регулирования скорости 1:2000 (от 0,05 до 100 об/мин) с нелинейностью не более ±0,5% от заданного значения. Важно: сервопривод автоматически компенсирует изменение нагрузки при сварке (локальный нагрев металла, изменение трения), поддерживая заданную линейную скорость. Недостатки — цена в 3–5 раз выше асинхронного привода и необходимость квалифицированного обслуживания.

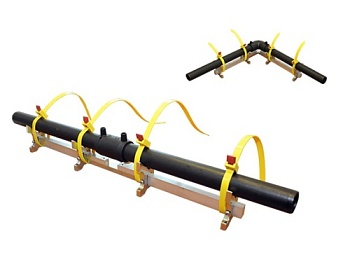

6. Специфика сборки и вращения двух труб («труба + труба» и «труба + фитинг»)

Наиболее критичный сценарий — одновременное вращение двух длинномерных труб, собранных встык, или трубы с приварным фланцем/отводом. При этом используются два позиционера: ведущий (собственно вращатель) и ведомый (пассивный роликовый блок). Требования:

• Синхронизация осей вращения — горизонтальное и вертикальное смещение оси ведомого блока относительно ведущего допускается не более 0,3 мм на метр длины трубы.
• Предотвращение рассогласования по фазе вращения. При большой длине (≥ 8 м) из-за упругого кручения трубы возможна ситуация, когда ведущий вращатель уже провернул трубу на угол 1°, а ведомый отстаёт на 0,2°. Это вызывает накопление крутящих напряжений и раскрытие стыка. Решение — установка датчика угла поворота на ведомом блоке и программное ограничение ускорений.

На практике для сборки «труба + труба» сначала выполняют центровку с помощью уровня и гидравлических домкратов, затем фиксируют временными прихватками, и только после этого включают вращение. Попытка вращать несцентрированную сборку приводит к пластической деформации трубы и срезу прихваток.

7. Режимы работы при сварке труб

Современный программируемый позиционер поддерживает несколько режимов, переключаемых в зависимости от типа шва и стадии сборки.

Непрерывное вращение

Используется для выполнения кольцевого шва за один проход. Задаётся линейная скорость сварки в мм/с, а позиционер автоматически рассчитывает угловую скорость вращения трубы. Требует стабилизации дуги при изменении диаметра трубы (для конических переходников неприменим).

Позиционирование под прихватки

Шаговый режим: труба поворачивается на заданный угол (например, 90°) и фиксируется электромеханическим тормозом. Важно — тормоз должен быть с самозатягом, иначе при сварке нескольких слоёв возможно самопроизвольное проворачивание.

Сварка с осцилляцией горелки + синхронное вращение

Применяется для толстостенных труб (δ ≥ 20 мм), когда требуется поперечное колебание электрода для провара кромок. Позиционер вращает трубу непрерывно, а сварочная головка совершает возвратно-поступательное движение. Координация осуществляется через единый контроллер (режим master-slave).

8. Типовые ошибки эксплуатации и их последствия

Опыт сервисных служб показывает, что более 60% отказов сварочных вращателей связаны с тремя системными нарушениями.

8.1. Перегрузка по весу трубы

Стремление сэкономить и взять вращатель «с запасом 20%» часто приводит к работе на пределе допустимого момента. При превышении паспортного веса трубы происходит срез штифтов червячного колеса или деформация вала редуктора. Характерный признак — появление люфта при вращении, затем заклинивание. Лечение — замена редуктора в сборе, что сопоставимо с 30–40% стоимости нового позиционера.

8.2. Сварка без снятия фаски и заусенцев

Неровности на торце трубы (заусенцы после резки, грат от сварного шва) при прохождении под роликами создают микроудары, которые через 10–15 часов работы разрушают роликоподшипники. В результате нарушается равномерность вращения — труба «прыгает» с частотой ударов. Первое решение — использовать ролики с полиуретановым покрытием (амортизирует удары), второе — обязательная механическая обработка торцов перед укладкой во вращатель.

8.3. Отсутствие специализированного заземления

Многие сварщики закрепляют кабель заземления на самой трубе или на неподвижной станине вращателя. При этом сварочный ток проходит через подшипники роликов, вызывая электродуговую эрозию дорожек качения. После 30–40 стыков подшипники выходят из строя с характерным грохотом. Правильное решение — использовать токосъёмную щётку (графитовый контакт), подключённую непосредственно к вращающейся трубе через медное кольцо, изолированное от станины.

9. Экономическая модель замены ручного кантования

На большинстве мелких и средних трубных производств до сих пор применяется ручное кантование трубы с помощью ломов и цепей, мотивируя это дороговизной позиционера. Однако расчёт окупаемости показывает несостоятельность такого подхода.

Исходные данные для среднего производства (трубы ∅219–530 мм, 40 стыков в смену, 2 смены):
Ручное кантование: 6 минут на стык (включая позиционирование, фиксацию, перестановку роликов). Итоговая производительность — 10 стыков в смену.
Автоматический вращатель с дистанционным управлением: 1,2 минуты на стык (вращение с регулируемой скоростью, фиксация электротормозом). Производительность — 35 стыков в смену.

Рост производительности — 250%. При средней стоимости бракованного стыка (переделка, рентгеноконтроль) в 8000 руб., снижение дефектов по непровару и смещению кромок с 12% до 4% даёт экономию 0,08 × 8000 × 40 × 250 = 64 000 руб. в день только на качестве. Окупаемость вращателя стоимостью 1,2 млн руб. составляет 2–4 месяца в зависимости от загрузки. При этом скрытый эффект — снижение травматизма (исключаются операции с ручным кантованием тяжёлых труб).

10. Рекомендации по выбору и критерии технического аудита

При выборе конкретной модели сварочного вращателя для трубной номенклатуры следует провести аудит по пяти ключевым параметрам, которые часто игнорируются в коммерческих предложениях.

10.1. Минимальная стабильная скорость вращения

Указанная в паспорте частота вращения (например, 0,1–5 об/мин) не гарантирует стабильность на нижней границе. Требуйте протокол измерения неравномерности скорости (согласно ISO 12076) — для диапазона 0,1–0,3 об/мин неравномерность не должна превышать ±5% при нагрузке 50% от номинальной.

10.2. Жёсткость станины и роликовых опор

При массе трубы более 3 т критичен прогиб станины между роликами. Дешёвые позиционеры имеют прогиб до 2 мм на метр, что при вращении вызывает переменное биение. Проверка — заводские испытания методом прогиба под двойной нагрузкой (испытательный груз на 10% выше паспортного).

10.3. Тип токосъёмного устройства

Надёжные позиционеры оснащаются медно-графитовыми щётками на отдельном вращающемся кольце, а не через подшипники. Требуйте наличие изолированного контура заземления.

Заключение

Сварочный вращатель-позиционер для труб — это не вспомогательное приспособление, а высоконагруженная мехатронная система, от кинематической точности которой напрямую зависят прочность и герметичность кольцевых швов. Ключевой технологический вывод: при выборе вращателя следует ориентироваться не на максимальный вес трубы, а на минимальную стабильную скорость вращения и способность компенсировать радиальное биение. Экономическая отдача от внедрения автоматического вращателя складывается из трёх компонентов: роста производительности (в 2–4 раза), снижения доли дефектов (в 2–3 раза) и исключения травм при ручном кантовании. В условиях цифровизации сварочных производств позиционер становится естественным звеном в цепочке «роботизированная горелка — система технического зрения — программное управление вращением». Без точного и стабильного вращения трубы любые инвестиции в дорогую сварочную автоматику теряют смысл.
